Pengertian dan Jenis I/O Port Computer




Pengertian dan Jenis I/O Port Computer / Laptop




Port I/O adalah singkatan dari Port Input/Output.
Port-port ini berfungsi sebagai jalur masukan perintah untuk komputer dan jalur keluaran hasil perintah dari komputer. Jalur jalur ini biasanya merupakan jalur komunikasi dua arah (bi-directional) seperti COM dan LPT.

Port I/O Komputer terdiri dari :

1.  Parallel Port (LPT)
Parallel port adalah port komunikasi dari komputer yang datanya dikirim dengan sistem parallel, artinya data 8 bit dikirim langsung bersama-sama dari bit 0 sampai bit 7. Parallel port juga dikenal dengan Printer Port atau Centronics Port. Parallel Port menggunakan koneksi jenis DB-25 Female. LPT sendiri diambil dari singkatan kata Line Printer.
Parallel Port pertama kali diperkenalkan pada tahun 1970 oleh Robert Howard and Prentice Robinson dari Centronics. Interfacing port dari Centronics ini kemudian dengan cepat menjadi standar industri. Parallel Port diimplementasikan pada komputer IBM pertama kali pada tahun 1981.
Parallel port dua arah mulai di pakai IBM pada tahun 1987, kemudian Hewlet Packard (HP) juga memperkenalkan versi dua arah yang dikenal sebagai Bitronics, yang dipakai pada LaserJet 4 di tahun 1992. Antarmuka Bitronics dan antarmuka Centronics kemudian digantikan oleh standar IEEE 1284 pada tahun 1994.

2.  Serial Port (COM)
Serial port adalah port komunikasi dari komputer yang datanya dikirim dengan sistem serial, artinya data 8 bit dikirim bergantian dari bit 0 sampai bit 7. Dulu Serial Port menggunakan koneksi jenis DB-25 dan DB-9 Male, namun kini kebanyakan Serial Port menggunakan koneksi DB-9.
Serial Port menggunakan model transfer data serial dengan format UART (Universal Asyncronous Receiver Transmitter) yang artinya antara kedua sisi tidak ada clock sinkronisasi. Pada koneksi UART dikenal dengan 2 pin yang disebut Tx dan Rx. Tx adalah pin yang berfungsi sebagai pengirim data dan Rx adalah pin yang berfungsi sebagai penerima data.

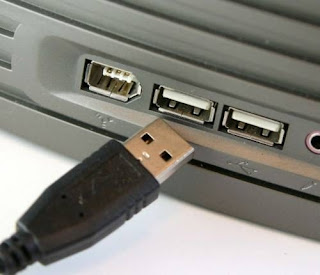

3.    Port USB
Universal Serial Bus (USB) : Sebuah bus I/O (input/output) yang dapat mentransfer data hingga 12 megabit per detik.
Selamat tinggal port paralel dan serial yang lamban, kini jamannya Universal Serial Bus (USB). Lebih cepat, lebih kuat dan lebih fleksibel serta benar-benar berazaskan Plug and Play (bukan lagi Plug and Pray). Bahkan USB versi 2.0 yang baru saja dikeluarkan mampu memberikan tingkat kinerja dan kecepatan yang sebanding dengan bus berkecepatan tinggi semacam IEEE 1394.
Beberapa hal yang perlu Anda ketahui tentang USB:
a.     Lebih cepat dibanding port paralel atau serial dengan kecepatan transfer hingga 12 mbps (bahkan untuk versi terbaru, bisa mencapai kecepatan 480 mbps)
b.      Dapat mengkoneksikan hingga 127 periferal
c.       Diterima secara luas, baik dari sisi hardware, software (baca: sistem operasi), ataupun pengguna
d.      Membutuhkan Windows 98 ke atas untuk kompatibilitas secara penuh

Berikut ini adalah contoh – contoh I/O Port:
1.    Port PS/2
Konektor PS/2 adalah 6-pin mini-DIN konektor yang digunakan untuk menghubungkan beberapa keyboard dan mouse ke sistem komputer PC yang kompatibel. Namanya berasal dari IBM Personal System/2 series dari komputer pribadi, yang diperkenalkan pada tahun 1987.
Konektor mouse PS/2 ini menggantikan konektor DE-9 RS-232 yang lebih tua untuk serial mouse sedangkan konektor keyboard PS/2 menggantikan yang lebih besar 5-pin/180 ° konektor DIN digunakan dalam desain IBM PC/AT.
Interface PS/2 didesain untuk keyboard dan mouse elektrik dan menggunakan protokol komunikasi yang sama. Namun, keyboard sistem dan port mouse tidak dapat dipertukarkan karena dua perangkat ini menggunakan perintah yang berbeda.

2.    Port VGA

Port VGA ini tersusun atas 3 baris dan memiliki jumlah 15 pin betina (female connector) yang berguna untuk menghubungkan VGA Card ke Monitor.

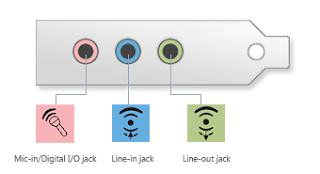

3.    Port Audio
Port ini digunakan untuk menghubungkan perangkat seperti speaker, microphone, headset, dll

4.    Port FDD
Port ini digunakan untuk menghubungkan perangkat seperti floppy disk, Harddisk, Cd- rom.


berbagai sumber
